沸石转轮浓缩脱附处理工艺

● 简述

沸石转轮，全称沸石转轮吸附浓缩系统，是一种高效、节能的大风量、低浓度的有机废气处理技术。它主要用于将工厂车间排出难以直接经济处理的低浓度（通常<1500 mg/m³），但风量总量很大的废气中的挥发性有机物浓缩，浓缩倍数可达5-20倍，转化为高浓度、小风量的废气，从而使得后续的最终净化步骤（如燃烧）变得高效、节能且可行，大幅降低后续最终处理设备的规模和运行成本。

沸石转轮是当前VOCs治理，特别是解决大风量、低浓度废气治理难题的主流和高效技术方案。它巧妙地将物理吸附、热脱附与旋转式连续操作相结合，实现了环保效益与运行经济性的最佳平衡，是现代工业实现绿色制造和达标排放的关键技术装备之一。

● 系统构成

1. 1、预处理单元：过滤器（去除粉尘、颗粒物）、除雾器（去除漆雾、油雾）。
2. 2、主机：沸石转轮本体（核心设备）。
3. 3、脱附系统：加热器、脱附风机。
4. 4、热能回收：换热器（用于回收脱附后高温废气中的热量，预热脱附空气，节能降耗）。
5. 5、后处理单元：蓄热式热氧化炉或催化氧化炉，用于彻底销毁浓缩后的高浓度VOCs。
6. 6、智能控制系统：PLC自动控制，调节转速、温度、风量等参数。

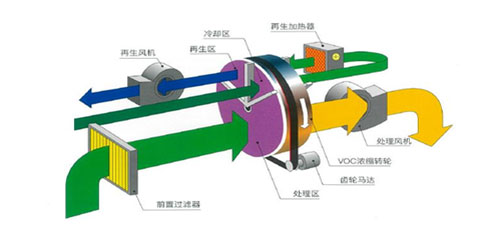

● 工作原理与流程（三区划分）

● 核心技术特点

1. 高效浓缩：能将废气体积缩小至原来的1/5到1/20，浓度相应提高，极大地降低了后续终处理设备的尺寸和运行能耗。
2. 高吸附效率：对大部分VOCs（特别是非极性、弱极性分子）吸附效率可稳定在97%以上，出口浓度可做到很低。
3. 疏水性沸石：采用经过改性的疏水性沸石作为吸附剂，对废气中的水分不敏感，在潮湿环境下依然能保持对VOCs的良好吸附能力。
4. 安全性高：沸石本身不燃，避免了活性炭可能存在的自燃风险。脱附温度相对较低（<250℃），系统运行安全。
5. 运行稳定，寿命长：沸石化学性质稳定，耐高温，使用寿命长（通常可达5-10年）。
6. 连续运行：吸附和脱附同时进行，可实现24小时不间断连续工作。

● 浓度范围与适用场景

● 浓度影响因素与控制要点

1. 安全阈值控制：废气浓度需低于25% LEL(爆炸下限)，高浓度工况必须配置浓度监控与自动稀释系统。入口浓度过高会导致吸附热积聚，引发床层升温甚至热点，需严格控制进气温度(<40℃)。
2. 浓度与浓缩比关系：低浓度 (50~300mg/m³)：浓缩比可达20~30倍，适合大风量处理；中浓度 (300~1000mg/m³)：浓缩比10~20倍，处理效率与能耗平衡；高浓度 (>1000mg/m³)：浓缩比降至5~10倍，需增加脱附风量以保证脱附完全。
3. 特殊工况处理策略：高湿度废气(RH>80%)：需前置除湿或选用高疏水性沸石，防止吸附效率下降；含有颗粒物废气：必须前置高效过滤 (≥F7 级)，避免堵塞沸石微孔；含有高沸点 VOCs：适当提高脱附温度 (200~220℃)，延长脱附时间。

● 典型行业应用浓度参考

● 典型处理工艺流程图（沸石转轮+RTO）

● 沸石转轮浓缩脱附+RTO蓄热式焚烧

该系统系结合吸附、浓缩脱附及蓄热焚化三项操作单元为一体，是目前提供防治 VOCs 之较完善设备，一般不适用于直接处理高沸点挥发性有机物。大流量的低浓度有机废气被送至转轮吸附区，转轮可根据废气处理量，以 1-6 转/小时的速度持续缓慢旋转。废气中含有的 VOCs 被截留吸附在转轮上的沸石分子筛内部，净化后的洁净空气则直接排放至大气。

转轮持续旋转吸附 VOCs，逐渐趋向吸附饱和，当转轮旋转进入至脱附区时，脱附风机提供 200℃左右的高温热空气，穿过吸附饱和的转轮区域将其中吸附的 VOCs 脱附并带走，转轮从而恢复吸附能力，脱附后的转轮进入冷却区经冷却空气吹扫，恢复至常温再次旋转至吸附区，重新开始下一轮的工作。

转轮吸附的 VOCs 经脱附后，随脱附热空气送往 RTO 进行净化处理，由于脱附热空气风量仅为 5000-20000m³/h，废气中的 VOCs 被浓缩了 5-20 倍，因此，需要最终处理的有机废气具备了浓度高、风量小、温度高的特点，能够进入 RTO 集中处理，VOCs 的净化率可达到97%以上，RTO 焚烧产生的一部分风热能可用于转轮脱附空气的加热;末端排放的高温烟气可进行余热回收，进一步做到节能、环保。

● 产品结构说明

利用沸石转轮系统来浓缩车间产生的废气，利用三床式蓄热氧化废气处理设备 (RTO) 系统来处理沸石转轮脱附出来的浓缩的高浓度废气。含有 VOCs 的废气经过沸石转轮吸附，吸附后的气体，浓度满足环保要求可以直接排到大气。沸石转轮吸附 VOCs 后，经过高温气体脱附处理，脱附出来的高浓度废气再进入 RTO 高温焚烧，焚烧后的废气环保达标可以直接排放。

三箱式RTO系统：三床式蓄热氧化废气处理设备 (RTO) 系统, 处理风量5000-100000Nm³/h, 氧化室温度760-850℃,VOCs停留时间>1s 。内置蓝太克蜂窝陶瓷蓄热体，热回收效率≥95%,配置美国天时比调型天然气燃烧机，实现VOCs彻底氧化分解为CO₂和水，无二次污染。

浓缩转轮系统：采用西部技研（优先）或纳博科防爆型高温脱附沸石转轮，基材为疏水沸石纤维，通过10:1:1的吸附区、脱附区、冷却区连续旋转设计，将大风量低浓度废气浓缩数倍，转化为高浓度小风量废气，大幅降低后续焚烧能耗。具备300℃自动高温吹扫再生功能，模块化填充设计便于局部维护。

预处理系统：包含除雾器和五级干式过滤系统，针对涂装废气含漆雾、粉尘、高湿度的特点，先通过除雾器去除水汽(一般采用SUS304材质防腐 ，PP折流板+空心球双重除雾),再经G4/F5/F7/F9四级过滤组合，高效拦截亚微米级颗粒和气溶胶，避免堵塞转轮，保障后续设备稳定运行。

控制系统：以西门子PLC为核心，搭配昆仑通泰12寸触摸屏，实现温湿度、压力、浓度、阀门状态等参数实时监控，具备自动调节浓缩倍数、脱附温度、 RTO 切换周期等功能，同时集成多重安全联锁控制。

管路与阀门系统：风管采用镀锌保温设计，烟囱材料一般为玻璃钢材质(外部胶衣+内涂防腐)或 SUS304不锈钢(高≥17米);阀门采用改进型气缸式提升阀和气动蝶阀，泄漏率 ≤0.05%,切换速度快，耐高温耐腐蚀，确保系统气密性和运行稳定性。

脱附换热系统：核心设备为耐高温换热器 (SUS310S 材质),利用RTO余热将脱附气体加热至180-220℃,热交换效率高，耐温可达900℃,实现能量循环利用，降低系统运行成本。

● 主要参数及技术特点
