两级催化燃烧处理工艺

● 简述

二次催化燃烧是有机废气净化的核心工艺之一，属于催化氧化法的进阶应用，主要针对低浓度、大风量、成分复杂的挥发性有机废气（VOCs），比如化工、涂装、印刷、橡塑加工等行业产生的废气。

它区别于传统的单次催化燃烧，核心是通过两级催化氧化反应，搭配前置的废气预处理、换热预热、余热回收系统，先完成初级催化分解，再通过二级催化深度净化，大幅提升有机废气的去除率，同时降低反应能耗，满足更严苛的环保排放标准。相较于直接焚烧（RTO），它无需将废气加热到高温明火状态，反应温度更低，安全性更高，运行成本更可控。

● 系统构成

1. 1、预处理单元：过滤器（去除粉尘、颗粒物）、除雾器（去除漆雾、油雾）。
2. 2、换热预热单元：换热器（利用后端高温尾气预热废气，节能降耗），旁通管路（调节温度，应急控温）。
3. 3、加热补温单元：电加热器 / 燃气燃烧器（废气未达反应温度时补温，控温200~400℃），阻火器（防火焰回流，防爆）。
4. 4、核心催化反应单元（两级串联）：一级催化反应器（装填常规催化剂，初步氧化易降解 VOCs），二级催化反应器（装填高活性复合催化剂，深度净化难降解有机物）。
5. 5、尾气处理与排放单元：换热器（高温洁净尾气放热，回收热量），冷凝排水装置（排出反应生成的冷凝水），泄爆阀 / 防爆门（安全泄压保护），达标排放烟囱。
6. 6、控制与监测单元（全程联动）：PLC 控制柜（含触摸屏），多点温度传感器（监测各单元温度），压差传感器（监测过滤器堵塞情况），安全联锁装置（超温 / 故障自动停机、报警）。

● 工作原理与流程

整个系统遵循预处理预热→一级催化初步分解→二次催化深度净化→尾气达标排放 + 余热回收的逻辑，各环节原理如下：

● 核心技术特点

1. 净化效率极高：两级串联反应，VOCs 去除率通常可达95% 以上，部分工况能达到 99%，可满足超低排放要求。
2. 能耗更低：借助余热回收和催化低温反应，相比直接焚烧，能耗大幅下降，浓度达标时可自维持运行。
3. 安全性强：反应无明火，温度远低于有机废气的爆炸极限，避免爆炸、火灾风险。
4. 适用范围广：可处理低浓度、大风量、成分复杂的 VOCs 废气，适配多行业环保治理需求。
5. 无二次污染：反应产物仅为二氧化碳和水，不会产生二噁英、氮氧化物等副产物。

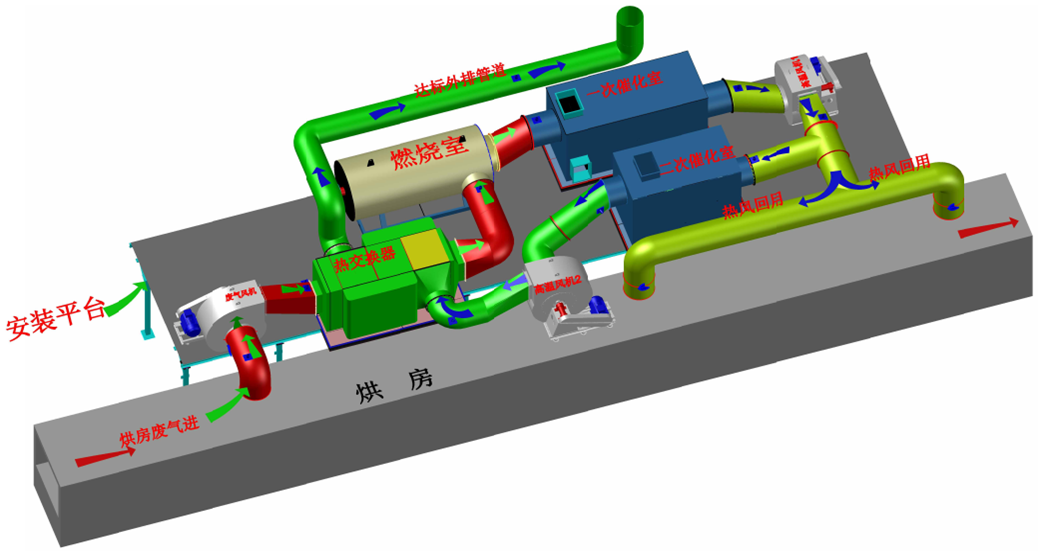

● 典型处理工艺流程图

● 产品核心优势

● 关键性能参数

● 选型指南

1. 废气参数：风量（Nm³/h）、浓度（mg/m³）、成分、温度、湿度、含尘量等。
2. 处理要求：排放标准（如GB 16297、DB11/501等）、去除率目标、运行时间。
3. 场地条件：安装空间、电力供应、燃料类型、排放口位置。
4. 经济因素：预算范围、运行成本目标、维护能力。

● 主要应用行业

特别适合处理大风量、低浓度、组成复杂的废气，常见于：

1. 涂装与表面处理行业：汽车、家具、金属制品的喷涂生产线，产生大量含苯系物、酯类、酮类等溶剂的运行废气，浓度约<1500mg/m³，具有风量大（常达10万m³/h以上）、浓度波动大的特点。
2. 印刷与包装行业：凹版印刷、柔版印刷、复合工艺等产生的废气，主要含乙酸乙酯、异丙醇、甲苯等，浓度范围较广（ <1500mg/m³ ），且常伴有突发性高浓度排放。
3. 电子与半导体制造业：清洗、光刻、去胶等工序产生的含异丙醇、丙酮、PGMEA等废气，虽然单点浓度不高，但总量大，且对净化效率要求极高。
4. 化工与石化行业：化工厂、制药厂的工艺排气、反应釜排气、储罐呼吸气等，常含有苯类、醇类、酯类等多种VOCs，浓度通常在<1500mg/m³，风量从几千到数十万m³/h不等。
5. 橡胶与塑料行业：挤出、压延、硫化等工序产生的废气，含苯乙烯、丁二烯、氯乙烯等，部分成分具有异味或毒性，需要高效处理。

● 适用的有机废气类型

废气中的含有有机化合物（VOCs）可被高温（通常 760-850℃）氧化分解为 CO₂和 H₂O，且无高腐蚀性、高毒性杂质，基本都适用。常见可处理的 VOCs 种类包括：

烃类：如烷烃（甲烷、乙烷）、烯烃（乙烯、丙烯）、芳烃（苯、甲苯、二甲苯）。

含氧有机物：如醇类（甲醇、乙醇）、酮类（丙酮、丁酮）、醚类（乙醚）、酯类（乙酸乙酯、乙酸丁酯）。

其他：如苯乙烯、酚类、部分含氮 / 含硫有机物。

不是一种技术就能解决所有的问题，需要通过多次试验，进行全流程试验、分析，符合客户的要求后才能确定最终方案。
